7.5Kwゴム製 タイヤのシュレッダー機械ゴム製粉の生産ラインISOのセリウム

LP-1200ゴム製 シュレッダー機械ラインをリサイクルするゴム製粉ライン無駄のタイヤ

ゴム製粉の生産ライン指示

1.wire延伸機
堅い合金は切刃でそれを堅く、身につけられるようにするために溶接される。
機械は安全棚が効果的に装備され、モーター、速度減力剤を離れて皮をむくタイヤのビードの過程において危険な問題が防ぐために起こる1つのボディとして一緒に構成される本体はすべてぎっしりとであることを。機械の基盤は取付けのために便利の完全な投げられたフレームワークである。

適用:
機械はタイヤのビードからの鋼鉄リングをはずすために適当である。

技術的なデータ

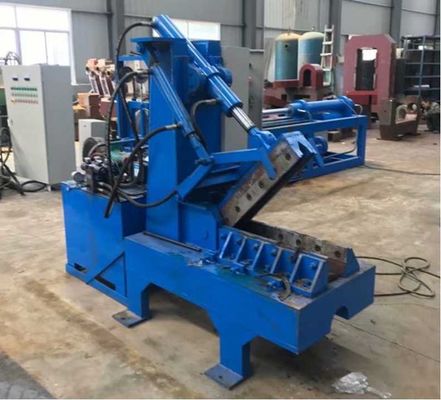

2.QDJ-1200タイヤの打抜き機

指定

1.1全面的なサイズ（L×W×H）:2080×1000×2130mm

1.2 Qty。カッターの:4pieces

1.3カッターの打撃:ほぼ600mm

1.4シリンダー圧力:ほぼ12T

1.5働く油圧:6.3Mpa

1.6油ポンプ:流れ40 L/miの圧力6.3Mpa

1.7働くオイルの等級:第32機械オイル

1.8モーター モデル:Y132M2-6の力:7.5---11kW

QDJ-1200打抜き機は電動機、ベーン・ポンプ、電磁石の逆転弁、安全弁、働くオイル シリンダー、油圧パイプライン、オイル シリンダー ブラケット、カッター、機械フレームで主に等構成される。

オイル シリンダーはHSGの標準の働き油圧オイル シリンダーを採用する、フレームは良質セクション鋼鉄と溶接され、カッターはheat-treated、HRC60-64の硬度がある特別な工具鋼から成っている。油圧装置は構造をより密集したようにするカッター フレームの後ろに置かれる。

働くこと、手動で場所カッターを保護するために近くに扱われる必要があるタイヤおよびリング ワイヤーは先立って気分にさせられる必要があるとき。

出版物シリンダー落下をゆっくりし、タイヤをことを断ち切る仕事ボタンことをそれきっかり置かれる端正に確認すれば。それがより小さい接着剤のブロックに分けられる必要があれば行為周期操作。

3. 油圧制御の原則

QDJ-1200打抜き機の油圧装置は比較的簡単である。油圧装置の原則はベーン・ポンプ、安全弁および電磁石の逆転弁で構成される。、ベーン・ポンプの開始働くときおよびオイルは安全弁を通して逆転弁に達する。オイル シリンダーのピストンが上向きか下りを動かすことができるようにボタンおよび旅行スイッチのような電気部品が逆転弁の電磁石を制御するのに使用されている。刃物が動くことを止めるとき油ポンプによって弁を、オイルの出力は逆転弁を通ってオイル タンクに逆転させるMタイプの三位4方向の使用が原因で直接戻り、落ちないし、自身の重量か他の理由による人々を傷つけないように）オイルがシリンダー、これで保つために機械の安全を高めるようにシリンダーの上部の部屋とより低い部屋間のオイル回路は断ち切られる（電磁弁を通して） （カッターはシリンダーのある特定のしっかりと固定している。

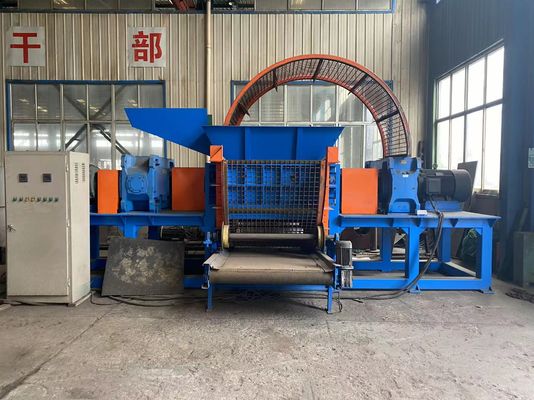

3.rubberシュレッダー機械

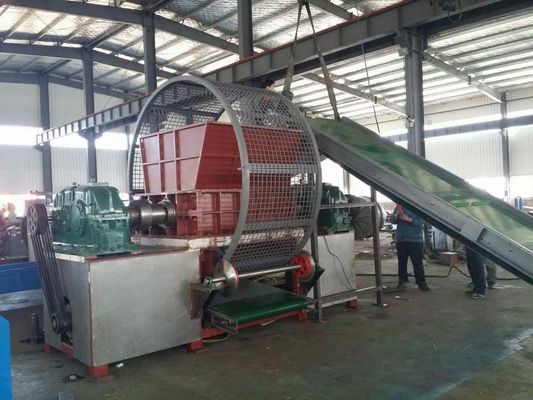

SSJ-40130二重シャフトのシュレッダーは私達の会社がなすシュレッダーの新型含んでいる移動ナイフ（主要な紡錘、移動ナイフ ボディ、スペーサ、軸受け）、静的なナイフ、運送箱、箱ブラケット、供給システム、排出システム、物質的なブロックのスクリーニング システム、パワー系統、電気制御システム、等をである。それに低速、低雑音、高いトルク、高性能、等の特徴がある。それに広い応用範囲があり、独立か一致の生産ラインのために適している。

SSJ-40130倍シャフトのシュレッダーは2つのナイフのローラーを使用する、1つは右回りに回り、他は左回りに回る。2つのナイフのローラーは互いに関連して回る。原料がサイロに参加した後、2つのナイフのローラーの破損、切口は、材料を寸断するために互いを絞り。材料が寸断され、堅い材料か傷材料に出会う場合、2ローラーはナイフのローラーの行為の範囲から逆転し、材料を押し、そして次に前方回転を形作り、繰り返された放出を形作り、完全に材料を引き裂く目的を達成するために引き裂くナイフのローラーの行為の範囲を入力し直すように材料がする。装置の刃は高い耐久性、高い靭性、強くおよび長い耐用年数を過す、成り生産で絶えず切れることができる熱処理によって鋼鉄造られた42CrMoから。装置は≤1200mmの不用なタイヤを寸断するために適している（を含むall-steel、半鋼鉄およびバイアス タイヤ、ノート:タイヤの2つの鋼鉄リングは）全タイヤを寸断するために先立って引き出されなければならない。装置は正常運営にあるとき装置に金属の目的か石を入れることを、禁止する。他の項目を寸断する必要があったら機器損傷を防ぐために、操作の前にShenghualongか販売人に連絡しなさい。

装置への損傷を防ぐためには、装置の維持は専門家によって遂行されなければならない。

機械への人身傷害そして損傷を防ぐためには、機械維持は巧妙な人を必要とし、刃をいつ改めるか防護手袋を身に着けるべきである。

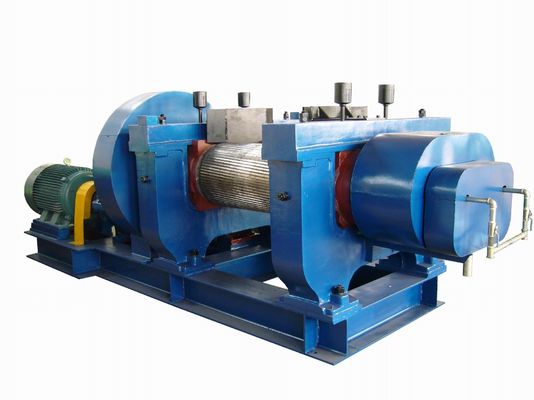

4。ゴム製粉砕機:これは主要な機械をリサイクルする不用なタイヤである

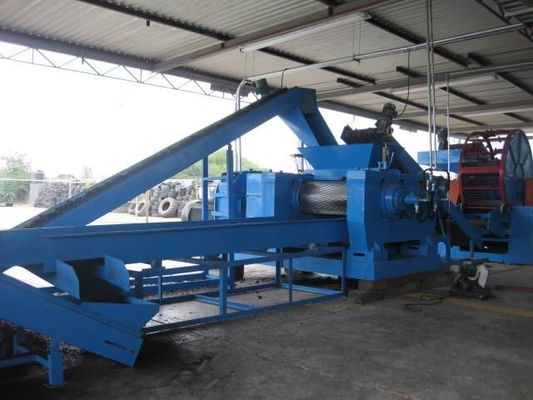

5. ゴム製造粒機の生産ライン

6.fiber seperator

主要な技術仕様

1）。インペラー:ファン・ブレードの直径はφ1100 mmであり、数は8部分である。

2）。車輪の貝のサイズ:装置の身体部分はφ1600 mmであり、装置の総高さは約3400のmmである。

3）。紡錘の速度:377 （そして464） rpm。

4）。主要なモーター:JQ2-52-6 5.5kw 760rpm。

5）。送り装置の回転:RPM 29の。

6）。送り装置モーター:JW092-4 0.4 kW 1370 rpm

電気

作業の流れ:

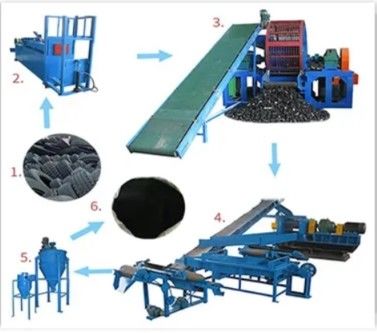

不用なタイヤ---ワイヤー延伸機---タイヤのカッター--ゴム製 シュレッダー---機械を分ける鋼線---磁気分離---ゴム製粉

--繊維のseperator。

1. 鋼線の延伸機--厚い鋼線を得なさい。

2.tireカッター--3部に大きいタイヤを切りなさい

3. コンベヤー輸送シュレッダーへのタイヤ。

4. 対シャフトのシュレッダー--5 - 10cmのブロックにタイヤをせん断する;

5. 再循環システム--rapersに行く断片のサイズを制御するため;

6. 断片を15の。20mmの破片にRaspers減らし、ゴムからの鋼鉄を解放する;

7. ベルトの磁石に--ゴム製破片からの解放された鋼鉄の分離;

8. 振動の送り装置--ゴム製破片を運ぶ;

9. ゴム製造粒機機械--1-4mmの微粒への破片のサイズの縮小は気流の分離に織物の一部分を解放し。

10. 粉砕機機械--粉砕機のゴム製粉。

単位を除塵する11.Central--塵および罰金をシステムから取除き、大気へそれを戻す前に空気をろ過しなさい。
