18KW-34KW バッチオフゴム冷却機電気駆動

バッチオフゴム冷却機バッチオフクーラーライン

ゴムチューブを作るためのバッチオフクーラーマシン

1. 労働条件
1.1 装置の使用: フィルムはプレス、浸漬、冷却、乾燥され、次のプロセスに (手動で) 配置されます。

1.2 機器の使用環境: 標高 <1000m、最高温度は 40℃、最低温度は 5℃。相対湿度は最大 95% です。
1.3 電源: AC380/AC220、50Hz;

1.4 冷却水：水温25±5℃;水圧0.3～0.4MPa。消費量: 6m3/h。

1.5 圧縮空気：圧力：0.5～0.8MPa、消費量：0.3m3/min

2. 主要構造の概要

1 ) アクセスデバイス:
打錠機から押し出されたフィルムをピックアップするために使用します。スイングピックアップフレームの昇降はエアシリンダーによって制御されており、操作が便利です。ピックアップの速度は手動で調整でき、打錠機や後部昇降装置の速度に合わせることができます。
2 ) プレス装置:
トリプレット、バルブ、加圧シリンダーを備え、シリンダーを電磁弁で制御して調整加圧ローラーの動作を駆動し、不連続なフィルムを互いに加圧して連続的にフィルムを製造します。

3 ）浸漬装置： 機能： 受け取り装置で搬送されてきたフィルムを浸漬し、離型剤を搬送します。

隔離剤タンクを備え、冷却システムを備え、冷却水源に接続されているため、隔離液を連続的に冷却して隔離液の温度を制御できます。

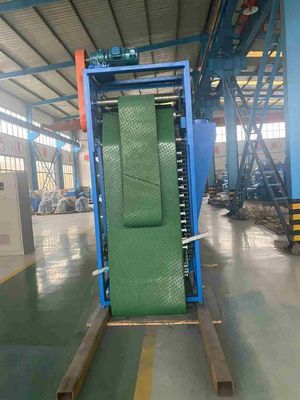

4 )クランプおよびリフティング装置:

装置は隔離液が塗布されたフィルムを上昇して空冷セクションに搬送し、上昇装置は水平地面に対して一定の角度で持ち上げられます。

クライミング装置の下には集水タンクがあり、フィルムから余分な離型剤を排出して隔離タンクに戻すことができます。

サポートベルトにはジョグ反転機能があり、接着剤入口での接着剤の詰まりを防ぎ、フィルムを反転して隔離剤タンクに戻すことができるため、予期せぬ事態への対応やダウンタイムやメンテナンス時間の短縮に便利です。

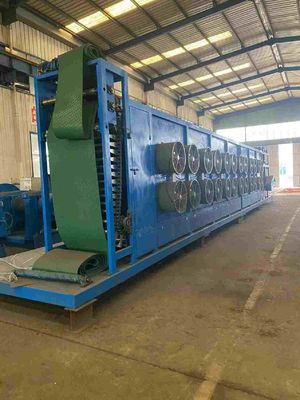

5 )空冷装置:

構成：ラック、冷却ファン、吊り下げロッドおよび吊り下げロッド搬送装置、ウインドディフレクターなどで構成されます。

吊り下げロッドは鋼管の溶接構造を採用し、ピンは吊り下げロッドに取り付けられています。空冷部の加圧ローラー装置でフィルムを加圧し、強風時にフィルムが吊り竿から滑り落ちないようにピンを吊り竿に固定します。

会社概要

青島SHENGHUALONGゴム機械は1967年に設立され、従業員は500人以上、
ゴム機械、ラミネート機械の製造。
ゴム機械メーカーとして、ハンセンは50,000平方メートル以上の土地、総資産1億ドル以上、500人以上の従業員、60人の機械エンジニアを擁しています。

同社は、ゴム機械の専門生産に従事する最大の民間企業の 1 つです。
私たちは8メートルガントリー型フライス盤、
TK6913B CNC中ぐりフライス盤
TPX6213 床ボーリング
TPX6113 フライス・ボーリング盤
立形マシニングセンタ
CY-K630 CNC旋盤
2.5メートルの立旋盤およびその他の大型先端加工装置
主に以下の機械を製造しております。
ラジアルタイヤ装備
XK-660 ゴムオープンミキシングミル
42～65.5インチ二型加硫機
75～105インチシングルモールド加硫機
インターナルミキサーシリーズ、ゴム混合ミルシリーズ、押出・フィルターシリーズ
タイヤチューブ、フラップ、インナーチューブプレート加硫機
廃タイヤリサイクルライン
ゴム再生シートラインなど、
また、お客様のご要望に応じて、規格外の各種ゴム機械・装置の設計・製作も承ります。
当社は常に「市場需要第一、顧客第一」という市場概念に従います。
これまでに40カ国以上に輸出し、世界市場で高い評価を得ています。
