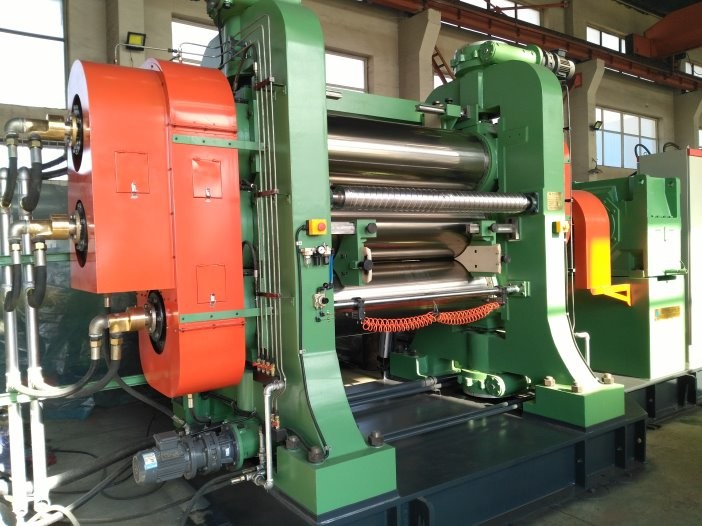

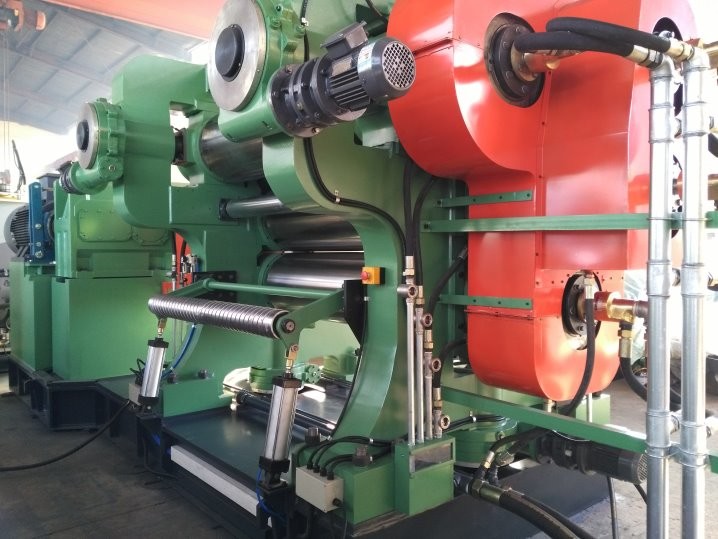

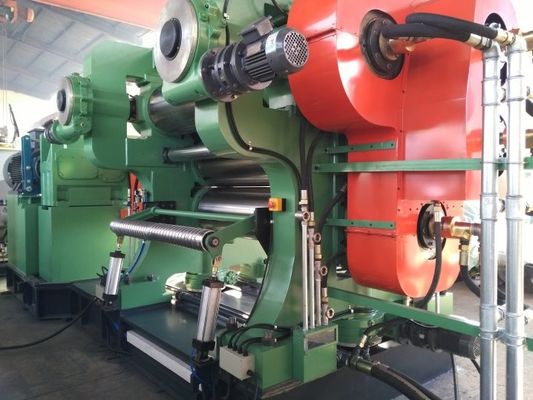

980RPM 132KW 4ロール ゴム製 カレンダー機械ゴム製混合製造所

Reducer&Electricalの部品:

1. 「SIEMENS」「MITSUBSHI」「CHINT」、等が装備されているMotor&Electricalの部品。

2.FamousブランドPLCの自動制御、金庫、Seliableの馬小屋。

3. エネルギー保存、私達にこれのためのパテントがある。

装置塗布および操作の条件

1.1主要出願:この機械はカーテン、キャンバスのために主に使用され、他の生地は側面の連続的なゴム加工を倍増する。

1.2操作の条件A.の連続した環境:altitude<1000m、

温度:最高5℃-40℃。相対的な謙遜95%

B.電源:3-phase AC415V/50Hz

C.冷水圧力:0.2-0.4Mpa

冷水の温度:﹤25℃±3℃

2つの主要な技術的な変数

ロール直径550mm

ロール働き長さ1600mm

中間ロール線形速度4-32m/min

ロール1:1.5の速度の比率:1.5:1

最高。小片の範囲10mm

カレンダーにかけられたプロダクト厚さ0.3-6mm

最高。カレンダーにかけられたプロダクト幅1400mm

主要なモーター

力132/160kw

速度980RPM

タイプを調節する小片は調節にモーターを備えた

冷水圧力0.2-0.4Mpa

全体寸法（L*W*H） 6270*2960*4100mm

およそ重量22000kg

3つの供給の範囲

本体（ベッドプレートの&frame） 1set

4setsを&bearingロール

小片の調節装置3sets

標準的なガイド装置1set

注油システム1set

輸送システム1set

パイプ・ライン・システム1setを調節するロール温度

基礎ボルト1set

電気制御システム1set

4エンド ユーザーが準備する以下の項目

A.操作箱および電気制御キャビネットの外のすべてのワイヤー ケーブル。

B.ロータリージョイントの外のすべてのパイプライン。

5製作および技術標準

5.1フレーム:焼きなましの処置による高力鋳鉄および強い剛性率およびよいanti-vibration能力と機械で造る精密によって完全に処理。

5.2ベッドプレート:、高い剛性率および変形無しとのアニールし、処理による溶接されたベッドプレート。

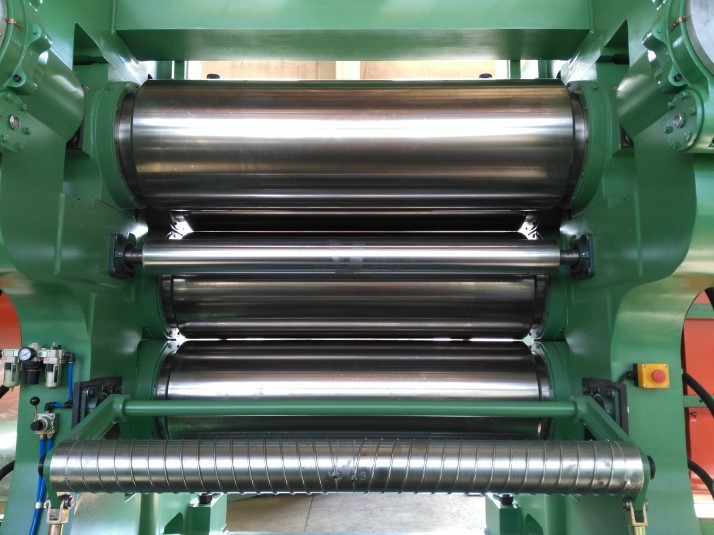

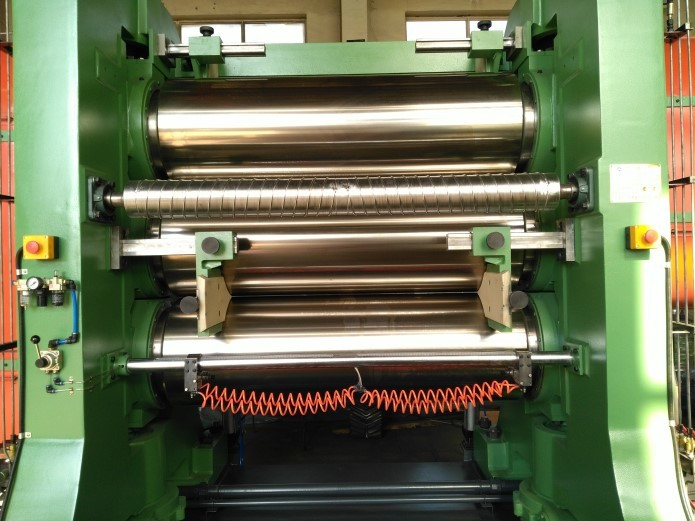

5.3ロールおよび忍耐

（1つの）ロール構造:空の滑らかなロールは、あけられたロール任意である。

（2の）材料および製作:遠心鋳造を通ってNI、CrおよびMoの合金の作られる

（3の）硬度:HRC60-67

（層を堅くすることの4）深さ:5-23mm

（5）主要な軸受け:減摩の軸受

（6）忍耐サポート:潤滑オイル穴との焼きなましプロセスによる投げる部分は、確保した。

（システムを調節する7つの）ロール温度は良質のロータリージョイントおよびステンレス鋼のホースによって採用する。

5.4小片の調節装置

小片の調節はロール1#、2#および4#のために、単一の側面の調節使用される

二重側の多数の調節は利用できる。

5.5標準的なガイド

整理の調節は手動タイプと採用される。

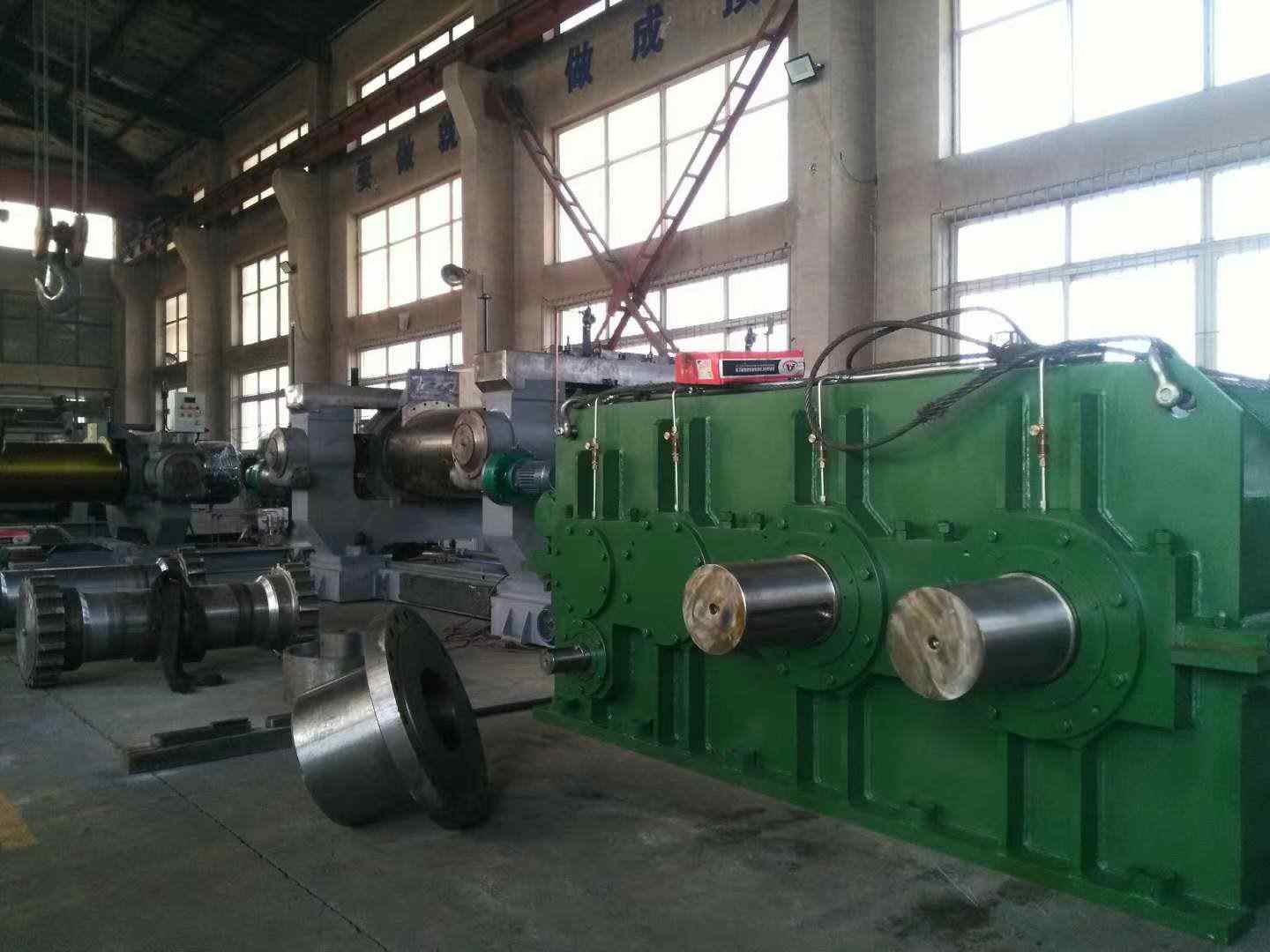

5.6速度減力剤

（1つの）タイプ:1つのモーター入力および単一の出力シャフト

（2の）潤滑:オイルの浴室のタイプ

（3）入れられたカップリング:適用範囲が広いカップリング

5.7ロッド・ピンのcouplin

ロッド・ピンのカップリングは働いている間採用される、また容易な維持信頼でき、順調順調の作る速度減力剤の出力シャフトをおよびロール接続するために。

5.8潤滑システム

（1番の）忍耐:生産能力の調節、オイル温度のゲージ、クーラー、フィルターおよび等かのどのセットのこのシステムのためのオイル タンクが、ある。

（2つの）薄いオイルの潤滑のパイプライン

5.9電気制御システム

完全な、意志の強さシステムはカレンダーの働きの条件を満たす、このシステムは簡単な操作および信頼できるランニングの特色になることである。
